前言：

這個星期很開心的利用了國外 FORTH 同好的程式碼，搞定了 gFORTH 跟 wiringPi 在 RaspberryPi 樹莓派上 GPIO 的控制 (請點此篇部落格文)，初步測試控制 LED 點滅是完全沒有問題的。所以可以開始來做更複雜的測試囉！來測試一下 SPI 介面的控制吧。

SPI 介面的最佳控制範例就是拿來跟 MAX 7219 溝通囉！ MAX7219 是個 8x8 LED 陣列，或是8顆 7段LED顯示器的控制器。它透過SPI介面來跟外界溝通。去年用 Arduino UNO 來用這個做了一個 8x8 LED陣列的迷你跑馬燈(請點此篇部落格文)。今年來做個一模一樣的東西吧，只是這次我們選用的平台從 Arduino UNO + C++ 來改成 RaspberryPi ZeroW + gFORTH 吧！順便我們也可以測試一下 gFORTH 跟 wiringPi 搭配之下，進一步的控制能耐囉。

SPI 介面簡介

SPI介面的全名是 Serial Peripheral Interface (序列周邊介面)，最早是由 Motorola 公司所推出的一種同步全雙工序列介面，它允許兩個裝置之間以同步，全雙工，序列的方式進行高速數據通信。且速度較其他兩個常用的 UART，I2C 介面的速度還要快，所以廣泛的被使用在各種重視傳輸速度的電子裝置上，例如 SD記憶卡，佳能 Canon 相機的 EF接環，數位/類比轉換IC，液晶顯示器，... etc.

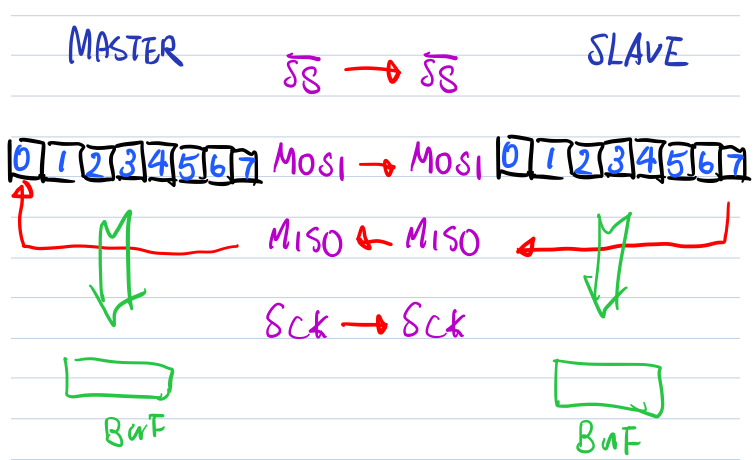

SPI 通訊的主軸如下圖所示，其實關鍵是兩的環狀的頭尾相連的8位元位移暫存器，在一個時脈內，頭尾互相交換資料。總共需要四個通訊接腳，定義如下：

MOSI (Master Output Slave Input): 主機往周邊發送訊號的訊號線

MISO (Master Input Slave Output): 周邊往主機發送訊號的訊號線

SS (Slave Select or Chip Select - CS): 周邊通訊選擇 (SPI 可以支援多重周邊通訊)，用來指定要連線的週邊設備，邏輯假(Low) 代表選取，邏輯真(High) 代表未選。

SCLK (Serial Clock): 主機跟周邊兩邊交換資料時兩邊的時脈基準

以上是單一周邊的連接方式，多周邊的連接方式如下 (這時候 Master 需要針對每個 Slave 都要有一個 SS 周邊選擇致能控制)

特點：

1. 透過主從的方式支援多重周邊通訊：一台主機可以跟多台周邊對談交換資料。主機藉由對不同周邊的 SS 周邊選擇訊號線的致能，選擇所欲交談的對象。

2. 採用同步的方式來傳輸交換數據：主機須於 SCK 訊號線提供兩周邊對談所需的同步時脈訊號。因為採用時脈來同步雙方數據交換，所以雙方通訊的速度由此時脈訊號的速度來決定，理論上最大傳輸速度沒有限制，實際上可以達到 20 Mbit/sec 的高資料傳輸速率。

3. 全雙工的方式主機跟周邊同時交換資料：在一個時脈週期內， MOSI/MISO 兩條線同時對周邊跟主機交換資料。

8x8 LED 陣列模組 (使用 MAX7219)

這個迷你跑馬燈，主角是一個 8x8 的 LED 陣列。 這個 LED 陣列總共有 8x8 = 64 個數量龐大的 LED，要控制這麼多的 LED習慣上會採用專門設計的IC來控制。MAX7219 就是這樣的一個控制IC，被設計來控制驅動 8x8 的 LED陣列，或是8個七段顯示器。然後它採用 SPI 介面來跟外界溝通。

所以市面上很容易買到現成已經用 MAX7219 跟 8x8 LED 陣列製作好的模組，透過現成的模組，很方便就可以組成我們的迷你跑馬燈。而控制這種 8x8 LED陣列的主軸，自然轉向如何透過 SPI 通訊介面來跟 MAX7219 溝通！

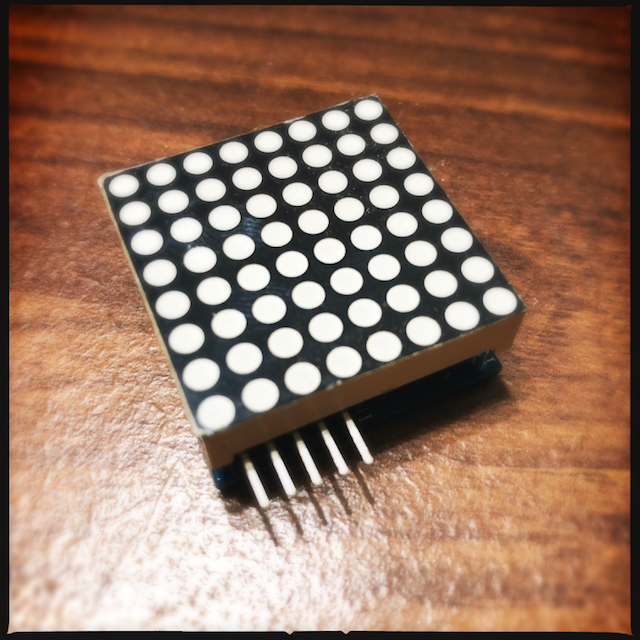

底下是實際買到的模組

實際硬體接線

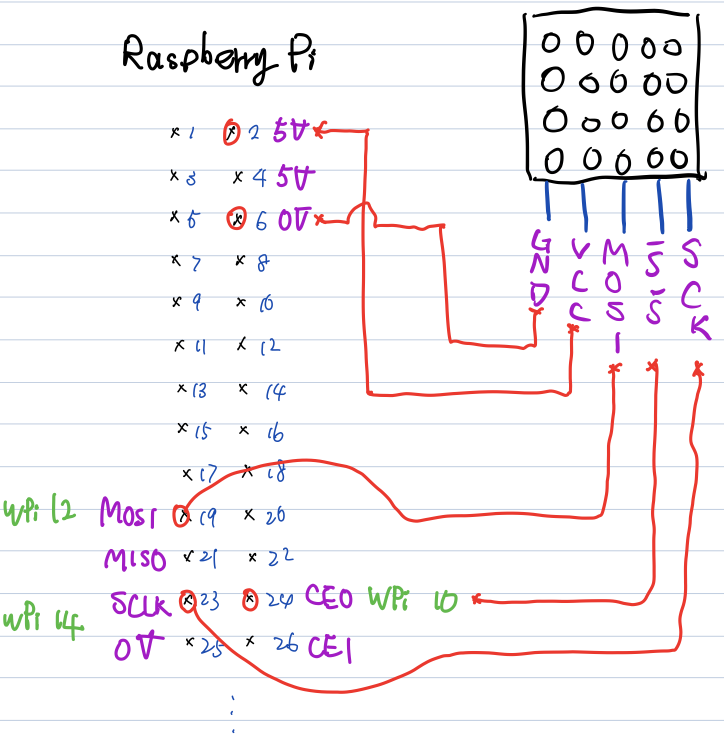

如下圖所示，很簡單的啦！不過要注意喲，再次溫馨提醒，RaspberryPi 的邏輯系統用的是 3.3V 的，且 GPIO 都沒有內部電流保護，電流過高，錯接 5V，或任何短路，就會燒毀這片貴貴的板子囉！

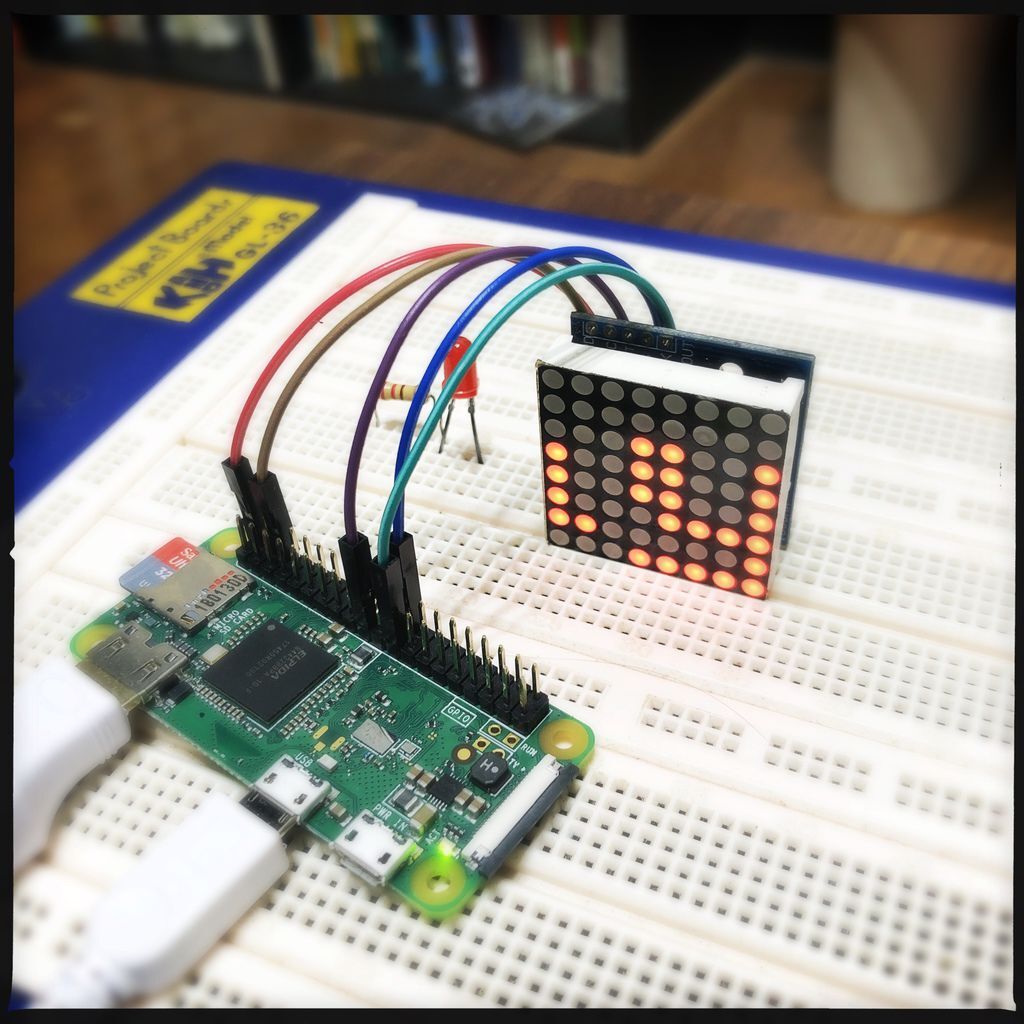

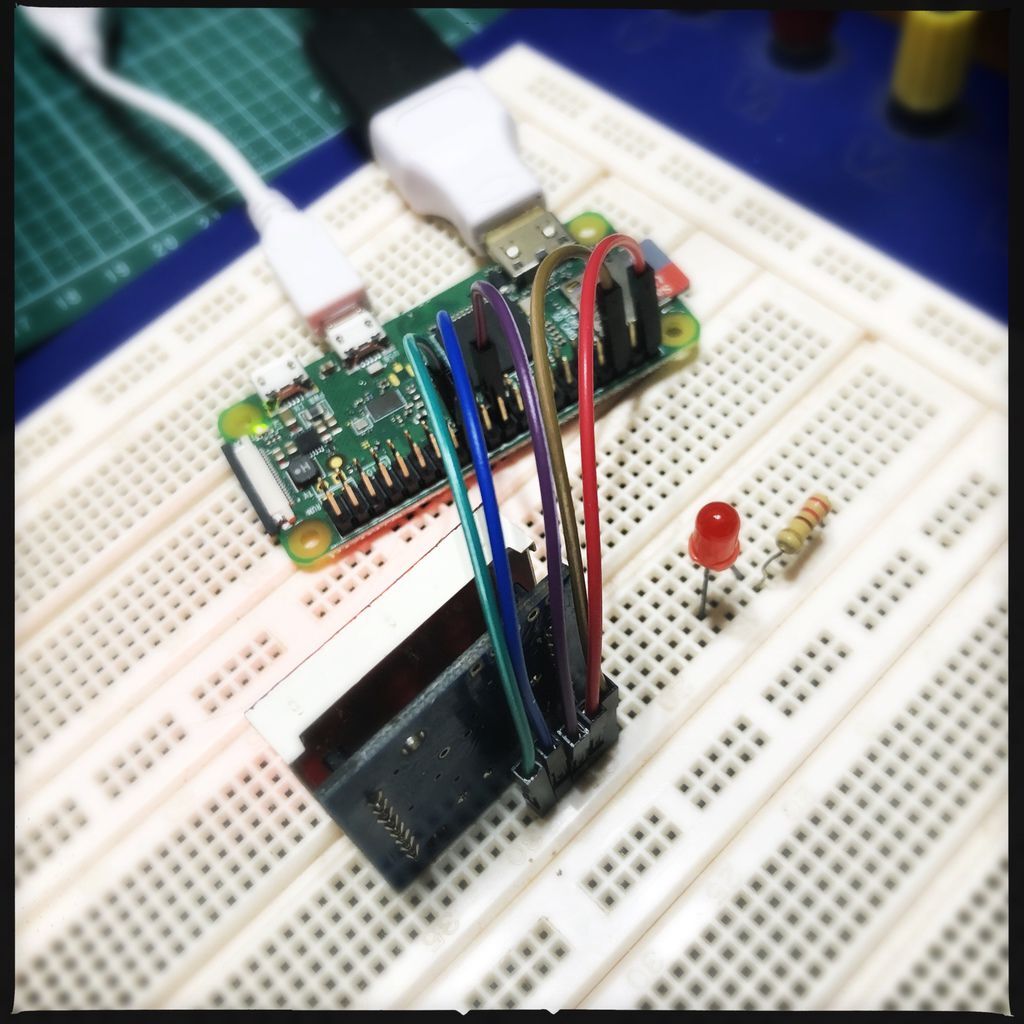

實際照片

程式解說

GPIO 的控制

啟始一下 wiringPi

wiringPiSetup drop   ( setup and adopt wPi numbering system for pin)

要注意，這裡用的是 wiringPiSetup 這個函式來啟始，所以 pin 腳的編號採用 wPi 的命名系統。 pin 腳定義如下

(如果用 wiringPiSetupGpio 函式來啟始， pin 腳的編號會變成 BCM 的命名系統. )

12 constant DATA   ( SPI MOSI)
14 constant CLOCK  ( SPI SCLK)
10 constant CS     ( CE0 enable)

wPi 12 = BCM 10 = 物理接腳 pin 19 (MOSI)

wPi 14 = BCM 11 = 物理接腳 pin 23 (SCLK)

wPi 10 = BCM 7 = 物理接腳 pin 24 (CE0)

三個主要跟 GPIO 控制的指令

: ->HIGH    ( pin --)  HIGH digitalWrite ;
: ->LOW     ( pin --)  LOW  digitalWrite ;
: WaitTrans ( pin --)  digitalRead drop ;

->HIGH 指令會讓接腳訊號變成 HIGH，所以  DATA ->HIGH 會讓 wPi 12 號接腳的 I/O 輸出轉為 HIGH. 反之 DATA ->LOW 會讓 wPi 12 號接腳的 I/O 輸出轉為 LOW

WaitTrans 其實是讀取的指令，這裏利用它來做等待。讀完時剛好讓 clock 的時脈週期結束，下一個 Transition 開始。

SPI 的通訊

MAX7219 SPI 協定：

MAX7219 的封包每次 16位元 (2 bytes)，前 8位元是資料，給暫存器用。後 8位元是暫存器位址，暫存器位址的高位元組4位元未使用。

真實傳送時，須從暫存器位址先傳送，再傳送8位元暫存器資料。

兩個主要跟 SPI 通訊的指令

ByteSend ( data --) 將八位元的資料，透過 SPI 送出去。送的順序是從高位元往低位元逐 bit 逐 bit 送。

Send ( data register --) 配合 MAX7219, 連送兩個八位元的資料。第一個送出去的是暫存器的位址。第二個送出去的是給暫存器的資料。

: ByteSend ( data --)
   8 0                        用個 do-loop 把 1byte 拆成8bits，總共做8次
   do   dup MASK and          用個 B10000000 的遮罩，取出八位元最左邊的 bit
        if    DATA ->HIGH     假如這個bit=1的話，讓 Data pin(MOSI)輸出 HIGH
        else  DATA ->LOW then 假如這個bit=0的話，讓 Data pin(MOSI)輸出 LOW

        CLOCK ->HIGH          剛剛DATA pin資料準備好了，SCLK變成 HIGH 通知對方吧
        1 LSHIFT              把傳送資料往左移一位，準備下一 bit 的傳送

        CLOCK WaitTrans       等一下SCLK，確定都OK囉
        CLOCK ->LOW           將 SCLK 變成 LOW 通知對方吧
   loop drop
;

: Send ( data register --)
   CS ->LOW          CS = Chip Select，LOW 表示通知對方，要跟你做 SPI 傳送了
   ByteSend          將 1 byte 大小的 register編號代碼傳送出去
   ByteSend          將 1 byte 大小的 data 資料傳送出去
   CS ->HIGH         Chip Select 設成 LOW，結束全部 SPI 傳送

   CS    WaitTrans   等待一下，確定 CS 訊號已改變
   CLOCK WaitTrans   等待一下，確定 SCLK 訊號已改變
;

Max7219 的控制

有了上面那兩個SPI傳送指令後，剩下一切就很簡單了！ init7219 除了先啟始一下 DATA, CLOCK, CS 傳送埠外，然後透過SPI傳送指令傳送一堆控制設定給給7129

MAX7219 內部一共有14個八位元的暫存器，解說如下

MAX7219 的運作方式很簡單，它會不斷的檢視這14個暫存器的內容，根據內容採取對應的控制動作。所以我們只要透過 SPI 介面，根據我們的需求，不斷更新這14個暫存器的內容就可以囉。

所以針對8x8 LED 螢幕更新部分，程式這邊定義了一個 8x8 大小的螢幕緩衝區 (8 bytes) ScreenBuffer 來跟 MAX7219 的 第1號到第8號 LED 點矩陣暫存器對應。 MAX7219 螢幕的顯示靠這8個暫存器。裡面有什麼值， 8x8 LED點矩陣就顯示什麼。

create ScreenBuffer 8 chars allot

隨時呼叫 UpdateScreen 來維持 ScreenBuffer 內容對 MAX7219 的 第1號到第8號 LED 點矩陣暫存器內容的更新和同步。這樣，我們要的圖形就顯示出來囉

: UpdateScreen  \ update buffer data to 7219
   8 0
   do  ScreenBuffer i chars + c@  準備 data 圖形資料
       i 1+                       準備 register 編號代碼 (1-8)
       Send                       透過 SPI 通訊送給 7219
   loop
;

螢幕捲動

螢幕捲動的邏輯很簡單， ScreenBuffer 螢幕緩衝區 (8 bytes) 裏頭的每一 byte 就是對應到8x8 LED點矩陣的一個垂直欄，所以把7個 bytes 往前搬，顯示的圖形就往左移一個垂直欄囉！最後一欄填入後面新加入的圖形資料，這樣就形成捲動的動作。

ScrollScreen 就是這樣捲動的指令，使用時需要跟它說，要捲動新的 8 bytes 的新的圖形資料放在哪個地方呢？然後它就拿這個資料捲進去 ScreenBuffer 囉！

: ScrollScreen ( P.addr --) \ P.addr is the address of your 8x8 picture
    8 0
    do
       利用 cmove 指令，將螢幕緩衝區的資料往左搬動(往左捲動)
       ScreenBuffer char+    ScreenBuffer   7   cmove

       螢幕緩衝區最後一個位置填入 P.addr 所指向的最新圖形資料直欄
       dup c@   ScreenBuffer 7 chars +     c!

       char+   將P.addr指向下一個圖形資料直欄

       UpdateScreen   PausedTime delay  透過SPI介面，更新給7219最新的圖形資料

    loop  drop
;

字型表

就很簡單，create 一個 fonts 詞頭後，用 c, 依序 8 bytes 一組，照 asc code 的順序將字型編入記憶體。所以透過  asc-code * 8 chars + fonts-addr  的公式就可以存取到對應字型的開頭。

跟 FORTH 語言的串接

FORTH 有標準的螢幕輸出指令，例如 emit 來輸出一個字元，type 來輸出一個字串， ." 來編譯印出一串以引號定義出來的文字。

這裡仿效一樣的做法， ScrollChar 輸出捲動一個字元，Scrolling 來輸出捲動一個字串，Scrolling" 來編譯輸出捲動一串以引號定義出來的文字。這樣整個就可以跟 FORTH 語言緊密的結合在一起，不只是一個捲動程式而已，而是更有威力，解決問題，成為一個完整問題導向的語言。

捲動一個字元，為了彈性利用 'font 指標變數指向字型表的起始位置

: ScrollChar ( char --)   給 asc-code, 捲動對應字體
    0 max 127 min         限制一下，必須在 0-127之間
    8 chars *  'fonts  +  計算一下字型圖形資料在記憶體的位置
    ScrollScreen          捲動這 8 bytes 圖形資料的圖形
;

捲動一個 counted 字串，字串起始位址 addr，長度 n

: Scrolling ( addr n --)              字串位址，跟字串長度
    0 do dup i chars + c@ ScrollChar  用個do-loop取出字串裡面每個字元丟給ScrollChar去捲動
      loop drop
;

捲動一個 “ 引號所框定的文字

這個對 FORTH 初學者會比較複雜難懂些，因為要了解並控制改變 FORTH 編譯器的編譯過程。

: Scrolling"  ( " --)
   [char] " parse   先從字串緩衝區，掃瞄出"所分隔出的字串的位址跟長度

   state @  ( compile time?) 現在是在編譯狀態嗎？

   是的話就用 sliteral 把這個字串編譯進去，接續編譯Scrolling字串捲動指令
   if   postpone sliteral  postpone Scrolling

   不是的話就是在翻譯狀態，立刻執行Scrolling字串捲動指令
   else Scrolling then
; immediate  當然，要改變編譯器的編譯動作，所以這是立即詞(編譯器指令)

執行實況

簡單的一句 FORTH 執行碼美聲天后，海莉 Hayley Westenra 妹妹生日快樂！

: GO
   init7219
   begin    Scrolling" Happy Birthday Hayley Westenra"   again
;











View this post on Instagram



















One more #raspberrypi with #gforth fun, it communicates with #max7219 to control #8x8ledmatrix showing the scrolling texts! #forthlanguage #raspberrypizero #raspberrypizerow #ledmatrix #matrixled #diyfun #electronicengineering #electronic

A post shared by Frank Lin (@ohiyooo) on Jan 19, 2019 at 8:57am PST

這個影片犯了小小的低級錯誤！程式裡面利用變數 PausedTime 來控制捲動的速度，一般而言設定為 100 (100 millisecond, 0.1 sec) 捲動的速度最剛好！可是這個影片裡面感覺捲動的速度跑起來慢很多，覺得很納悶，感覺不像是 0.1秒的樣子。實際利用 FORTH 的交談性， dump 出變數內容後大吃一驚，奇怪怎麼是 256這個數字 (0.256 秒) ？難怪慢那麼多！ (可是明明程式裡面的設定設的是 100 啊！)

就這樣， Trouble-Shooting 了好久，最後終於發現，對厚，不是已經用 hex 改成 16進制了嗎，所以這個 0x100 = 256 囉！ 應該設成 0x64 = 100 才對啦！  (暈...)

最後，完整原始程式列表

\
\  8x8 LED Matrix Scrolling Test
\
\   2019.1.19  Frank Lin
\

include wiringPi.fs

\ setup wiringPi

wiringPiSetup drop   ( setup and adopt wPi numbering system for pin)

\ digital I/O

: ->HIGH    ( pin --)  HIGH digitalWrite ;
: ->LOW     ( pin --)  LOW  digitalWrite ;
: WaitTrans ( pin --)  digitalRead drop ;

\
\ SPI communication
\

\ pin assignment

12 constant DATA   ( SPI MOSI)
14 constant CLOCK  ( SPI SCLK)
10 constant CS     ( CE0 enable)

hex

80 constant MASK

: ByteSend ( data --)
   8 0
   do   dup MASK and
        if    DATA ->HIGH
        else  DATA ->LOW   then

        CLOCK ->HIGH
        1 LSHIFT

        CLOCK WaitTrans
        CLOCK ->LOW
   loop drop
;

: Send ( data register --)
   CS ->LOW
   ByteSend
   ByteSend
   CS ->HIGH

   CS    WaitTrans
   CLOCK WaitTrans
;

\
\ MAX 7219 control
\

\ MAX 7219 registers

0 constant NO_OP
9 constant DECODE_MODE
A constant INTENSITY
B constant SCAN_LIMIT
C constant SHUTDOWN
F constant DISPLAY_TEST

: init7219
   DATA   OUTPUT pinMode
   CLOCK  OUTPUT pinMode
   CS     OUTPUT pinMode

   DATA  ->LOW
   CLOCK ->LOW
   CS    ->HIGH

   0      NO_OP        Send
   1      SHUTDOWN     Send
   0      DISPLAY_TEST Send
   1      INTENSITY    Send
   7      SCAN_LIMIT   Send
   0      DECODE_MODE  Send
;

\ screen buffer mapped to 7219 registers of 8x8 LED matrix

create ScreenBuffer 8 chars allot

 64 value   PausedTime    \ control the speed of scrolling
  0 value  'fonts         \ pointer pointed to the address of the font data


: UpdateScreen  \ update buffer data to 7219
   8 0
   do  ScreenBuffer i chars + c@
       i 1+
       Send
   loop
;

\ scrolling data inside screen buffer

: ScrollScreen ( P.addr --) \ P.addr is the address of your 8x8 picture
    8 0
    do   ( P.addr)
       ( move one line forward inside screen buffer)
       ScreenBuffer char+    ScreenBuffer   7   cmove

       ( supply new data from P.addr to the end of screen buffer)
       dup c@   ScreenBuffer 7 chars +     c!

       char+  ( step P.addr)

       UpdateScreen   PausedTime delay  ( refresh 8x8 LED Matrix)

    loop  drop
;

\ scroll a character

: ScrollChar ( char --)
    0 max 127 min         ( range check)
    8 chars *  'fonts  +  ( calc actual address of font)
    ScrollScreen
;

\
\  Syntax Examples:
\
\  S" Happy Birthday Hayley Westenra" Scrolling
\  Scrolling" Happy Birthday Hayley Westenra!"
\

\ scroll a counted string

: Scrolling ( addr n --)
    0 do dup i chars + c@ ScrollChar
      loop drop
;

\ scroll a string delimited by "

: Scrolling"  ( " --)
   [char] " parse

   state @  ( compile time?)
   if   postpone sliteral  postpone Scrolling
   else Scrolling then
; immediate

\ Let's have some funs

: GO
   init7219
   begin    Scrolling" Happy Birthday Hayley Westenra"
   again
;

: p  1000 delay ;

: Hana
   init7219
   begin
      S" Hana - Hayley Westenra "                Scrolling   p
      S" I see the river in the daylight "       Scrolling   p
      S" Glistening as it flows its way "        Scrolling   p
      S" I see the people travelling "           Scrolling   p
      S" Through the night and through the day " Scrolling   p
      S" I see their paths colliding "           Scrolling   p
      S" Water drops and golden rays "           Scrolling   p
      S" Flowers bloom, oh, flowers bloom "      Scrolling   p
      S" On this blessed day "                   Scrolling   p
      S" Let the tears fall back "               Scrolling   p
      S" Let the laughter through "              Scrolling   p
      S" One day, oh, one day "                  Scrolling   p
      S" The Flowers will reach full bloom "     Scrolling   p
      p p p
   again
;

\ 127 fonts data for 8x8 LED Matrix
\ the order is as in ascii code

create fonts
   00 c, 00 c, 00 c, 00 c, 00 c, 00 c, 00 c, 00 c, \ 00
   7E c, 81 c, 95 c, B1 c, B1 c, 95 c, 81 c, 7E c, \ 01
   7E c, FF c, EB c, CF c, CF c, EB c, FF c, 7E c, \ 02
   0E c, 1F c, 3F c, 7E c, 3F c, 1F c, 0E c, 00 c, \ 03
   08 c, 1C c, 3E c, 7F c, 3E c, 1C c, 08 c, 00 c, \ 04
   18 c, BA c, FF c, FF c, FF c, BA c, 18 c, 00 c, \ 05
   10 c, B8 c, FC c, FF c, FC c, B8 c, 10 c, 00 c, \ 06
   00 c, 00 c, 18 c, 3C c, 3C c, 18 c, 00 c, 00 c, \ 07
   FF c, FF c, E7 c, C3 c, C3 c, E7 c, FF c, FF c, \ 08
   00 c, 3C c, 66 c, 42 c, 42 c, 66 c, 3C c, 00 c, \ 09
   FF c, C3 c, 99 c, BD c, BD c, 99 c, C3 c, FF c, \ 0A
   70 c, F8 c, 88 c, 88 c, FD c, 7F c, 07 c, 0F c, \ 0B
   00 c, 4E c, 5F c, F1 c, F1 c, 5F c, 4E c, 00 c, \ 0C
   C0 c, E0 c, FF c, 7F c, 05 c, 05 c, 07 c, 07 c, \ 0D
   C0 c, FF c, 7F c, 05 c, 05 c, 65 c, 7F c, 3F c, \ 0E
   99 c, 5A c, 3C c, E7 c, E7 c, 3C c, 5A c, 99 c, \ 0F
   7F c, 3E c, 3E c, 1C c, 1C c, 08 c, 08 c, 00 c, \ 10
   08 c, 08 c, 1C c, 1C c, 3E c, 3E c, 7F c, 00 c, \ 11
   00 c, 24 c, 66 c, FF c, FF c, 66 c, 24 c, 00 c, \ 12
   00 c, 5F c, 5F c, 00 c, 00 c, 5F c, 5F c, 00 c, \ 13
   06 c, 0F c, 09 c, 7F c, 7F c, 01 c, 7F c, 7F c, \ 14
   40 c, DA c, BF c, A5 c, FD c, 59 c, 03 c, 02 c, \ 15
   00 c, 70 c, 70 c, 70 c, 70 c, 70 c, 70 c, 00 c, \ 16
   80 c, 94 c, B6 c, FF c, FF c, B6 c, 94 c, 80 c, \ 17
   00 c, 04 c, 06 c, 7F c, 7F c, 06 c, 04 c, 00 c, \ 18
   00 c, 10 c, 30 c, 7F c, 7F c, 30 c, 10 c, 00 c, \ 19
   08 c, 08 c, 08 c, 2A c, 3E c, 1C c, 08 c, 00 c, \ 1A
   08 c, 1C c, 3E c, 2A c, 08 c, 08 c, 08 c, 00 c, \ 1B
   3C c, 3C c, 20 c, 20 c, 20 c, 20 c, 20 c, 00 c, \ 1C
   08 c, 1C c, 3E c, 08 c, 08 c, 3E c, 1C c, 08 c, \ 1D
   30 c, 38 c, 3C c, 3E c, 3E c, 3C c, 38 c, 30 c, \ 1E
   06 c, 0E c, 1E c, 3E c, 3E c, 1E c, 0E c, 06 c, \ 1F
   00 c, 00 c, 00 c, 00 c, 00 c, 00 c, 00 c, 00 c, \ ' '
   00 c, 06 c, 5F c, 5F c, 06 c, 00 c, 00 c, 00 c, \ '!'
   00 c, 07 c, 07 c, 00 c, 07 c, 07 c, 00 c, 00 c, \ '"'
   14 c, 7F c, 7F c, 14 c, 7F c, 7F c, 14 c, 00 c, \ '#'
   24 c, 2E c, 6B c, 6B c, 3A c, 12 c, 00 c, 00 c, \ '$'
   46 c, 66 c, 30 c, 18 c, 0C c, 66 c, 62 c, 00 c, \ '%'
   30 c, 7A c, 4F c, 5D c, 37 c, 7A c, 48 c, 00 c, \ '&'
   04 c, 07 c, 03 c, 00 c, 00 c, 00 c, 00 c, 00 c, \ '''
   00 c, 1C c, 3E c, 63 c, 41 c, 00 c, 00 c, 00 c, \ '('
   00 c, 41 c, 63 c, 3E c, 1C c, 00 c, 00 c, 00 c, \ ')'
   08 c, 2A c, 3E c, 1C c, 1C c, 3E c, 2A c, 08 c, \ '*'
   08 c, 08 c, 3E c, 3E c, 08 c, 08 c, 00 c, 00 c, \ '+'
   00 c, 80 c, E0 c, 60 c, 00 c, 00 c, 00 c, 00 c, \ ' c,'
   08 c, 08 c, 08 c, 08 c, 08 c, 08 c, 00 c, 00 c, \ '-'
   00 c, 00 c, 60 c, 60 c, 00 c, 00 c, 00 c, 00 c, \ '.'
   60 c, 30 c, 18 c, 0C c, 06 c, 03 c, 01 c, 00 c, \ '/'
   3E c, 7F c, 71 c, 59 c, 4D c, 7F c, 3E c, 00 c, \ '0'
   40 c, 42 c, 7F c, 7F c, 40 c, 40 c, 00 c, 00 c, \ '1'
   62 c, 73 c, 59 c, 49 c, 6F c, 66 c, 00 c, 00 c, \ '2'
   22 c, 63 c, 49 c, 49 c, 7F c, 36 c, 00 c, 00 c, \ '3'
   18 c, 1C c, 16 c, 53 c, 7F c, 7F c, 50 c, 00 c, \ '4'
   27 c, 67 c, 45 c, 45 c, 7D c, 39 c, 00 c, 00 c, \ '5'
   3C c, 7E c, 4B c, 49 c, 79 c, 30 c, 00 c, 00 c, \ '6'
   03 c, 03 c, 71 c, 79 c, 0F c, 07 c, 00 c, 00 c, \ '7'
   36 c, 7F c, 49 c, 49 c, 7F c, 36 c, 00 c, 00 c, \ '8'
   06 c, 4F c, 49 c, 69 c, 3F c, 1E c, 00 c, 00 c, \ '9'
   00 c, 00 c, 66 c, 66 c, 00 c, 00 c, 00 c, 00 c, \ ':'
   00 c, 80 c, E6 c, 66 c, 00 c, 00 c, 00 c, 00 c, \ ';'
   08 c, 1C c, 36 c, 63 c, 41 c, 00 c, 00 c, 00 c, \ '<'
   24 c, 24 c, 24 c, 24 c, 24 c, 24 c, 00 c, 00 c, \ '='
   00 c, 41 c, 63 c, 36 c, 1C c, 08 c, 00 c, 00 c, \ '>'
   02 c, 03 c, 51 c, 59 c, 0F c, 06 c, 00 c, 00 c, \ '?'
   3E c, 7F c, 41 c, 5D c, 5D c, 1F c, 1E c, 00 c, \ '@'
   7C c, 7E c, 13 c, 13 c, 7E c, 7C c, 00 c, 00 c, \ 'A'
   41 c, 7F c, 7F c, 49 c, 49 c, 7F c, 36 c, 00 c, \ 'B'
   1C c, 3E c, 63 c, 41 c, 41 c, 63 c, 22 c, 00 c, \ 'C'
   41 c, 7F c, 7F c, 41 c, 63 c, 3E c, 1C c, 00 c, \ 'D'
   41 c, 7F c, 7F c, 49 c, 5D c, 41 c, 63 c, 00 c, \ 'E'
   41 c, 7F c, 7F c, 49 c, 1D c, 01 c, 03 c, 00 c, \ 'F'
   1C c, 3E c, 63 c, 41 c, 51 c, 73 c, 72 c, 00 c, \ 'G'
   7F c, 7F c, 08 c, 08 c, 7F c, 7F c, 00 c, 00 c, \ 'H'
   00 c, 41 c, 7F c, 7F c, 41 c, 00 c, 00 c, 00 c, \ 'I'
   30 c, 70 c, 40 c, 41 c, 7F c, 3F c, 01 c, 00 c, \ 'J'
   41 c, 7F c, 7F c, 08 c, 1C c, 77 c, 63 c, 00 c, \ 'K'
   41 c, 7F c, 7F c, 41 c, 40 c, 60 c, 70 c, 00 c, \ 'L'
   7F c, 7F c, 0E c, 1C c, 0E c, 7F c, 7F c, 00 c, \ 'M'
   7F c, 7F c, 06 c, 0C c, 18 c, 7F c, 7F c, 00 c, \ 'N'
   1C c, 3E c, 63 c, 41 c, 63 c, 3E c, 1C c, 00 c, \ 'O'
   41 c, 7F c, 7F c, 49 c, 09 c, 0F c, 06 c, 00 c, \ 'P'
   1E c, 3F c, 21 c, 71 c, 7F c, 5E c, 00 c, 00 c, \ 'Q'
   41 c, 7F c, 7F c, 09 c, 19 c, 7F c, 66 c, 00 c, \ 'R'
   26 c, 6F c, 4D c, 59 c, 73 c, 32 c, 00 c, 00 c, \ 'S'
   03 c, 41 c, 7F c, 7F c, 41 c, 03 c, 00 c, 00 c, \ 'T'
   7F c, 7F c, 40 c, 40 c, 7F c, 7F c, 00 c, 00 c, \ 'U'
   1F c, 3F c, 60 c, 60 c, 3F c, 1F c, 00 c, 00 c, \ 'V'
   7F c, 7F c, 30 c, 18 c, 30 c, 7F c, 7F c, 00 c, \ 'W'
   43 c, 67 c, 3C c, 18 c, 3C c, 67 c, 43 c, 00 c, \ 'X'
   07 c, 4F c, 78 c, 78 c, 4F c, 07 c, 00 c, 00 c, \ 'Y'
   47 c, 63 c, 71 c, 59 c, 4D c, 67 c, 73 c, 00 c, \ 'Z'
   00 c, 7F c, 7F c, 41 c, 41 c, 00 c, 00 c, 00 c, \ '['
   01 c, 03 c, 06 c, 0C c, 18 c, 30 c, 60 c, 00 c, \ backslash
   00 c, 41 c, 41 c, 7F c, 7F c, 00 c, 00 c, 00 c, \ ']'
   08 c, 0C c, 06 c, 03 c, 06 c, 0C c, 08 c, 00 c, \ '^'
   80 c, 80 c, 80 c, 80 c, 80 c, 80 c, 80 c, 80 c, \ '_'
   00 c, 00 c, 03 c, 07 c, 04 c, 00 c, 00 c, 00 c, \ '`'
   20 c, 74 c, 54 c, 54 c, 3C c, 78 c, 40 c, 00 c, \ 'a'
   41 c, 7F c, 3F c, 48 c, 48 c, 78 c, 30 c, 00 c, \ 'b'
   38 c, 7C c, 44 c, 44 c, 6C c, 28 c, 00 c, 00 c, \ 'c'
   30 c, 78 c, 48 c, 49 c, 3F c, 7F c, 40 c, 00 c, \ 'd'
   38 c, 7C c, 54 c, 54 c, 5C c, 18 c, 00 c, 00 c, \ 'e'
   48 c, 7E c, 7F c, 49 c, 03 c, 02 c, 00 c, 00 c, \ 'f'
   98 c, BC c, A4 c, A4 c, F8 c, 7C c, 04 c, 00 c, \ 'g'
   41 c, 7F c, 7F c, 08 c, 04 c, 7C c, 78 c, 00 c, \ 'h'
   00 c, 44 c, 7D c, 7D c, 40 c, 00 c, 00 c, 00 c, \ 'i'
   60 c, E0 c, 80 c, 80 c, FD c, 7D c, 00 c, 00 c, \ 'j'
   41 c, 7F c, 7F c, 10 c, 38 c, 6C c, 44 c, 00 c, \ 'k'
   00 c, 41 c, 7F c, 7F c, 40 c, 00 c, 00 c, 00 c, \ 'l'
   7C c, 7C c, 18 c, 38 c, 1C c, 7C c, 78 c, 00 c, \ 'm'
   7C c, 7C c, 04 c, 04 c, 7C c, 78 c, 00 c, 00 c, \ 'n'
   38 c, 7C c, 44 c, 44 c, 7C c, 38 c, 00 c, 00 c, \ 'o'
   84 c, FC c, F8 c, A4 c, 24 c, 3C c, 18 c, 00 c, \ 'p'
   18 c, 3C c, 24 c, A4 c, F8 c, FC c, 84 c, 00 c, \ 'q'
   44 c, 7C c, 78 c, 4C c, 04 c, 1C c, 18 c, 00 c, \ 'r'
   48 c, 5C c, 54 c, 54 c, 74 c, 24 c, 00 c, 00 c, \ 's'
   00 c, 04 c, 3E c, 7F c, 44 c, 24 c, 00 c, 00 c, \ 't'
   3C c, 7C c, 40 c, 40 c, 3C c, 7C c, 40 c, 00 c, \ 'u'
   1C c, 3C c, 60 c, 60 c, 3C c, 1C c, 00 c, 00 c, \ 'v'
   3C c, 7C c, 70 c, 38 c, 70 c, 7C c, 3C c, 00 c, \ 'w'
   44 c, 6C c, 38 c, 10 c, 38 c, 6C c, 44 c, 00 c, \ 'x'
   9C c, BC c, A0 c, A0 c, FC c, 7C c, 00 c, 00 c, \ 'y'
   4C c, 64 c, 74 c, 5C c, 4C c, 64 c, 00 c, 00 c, \ 'z'
   08 c, 08 c, 3E c, 77 c, 41 c, 41 c, 00 c, 00 c, \ ''
   00 c, 00 c, 00 c, 77 c, 77 c, 00 c, 00 c, 00 c, \ '|'
   41 c, 41 c, 77 c, 3E c, 08 c, 08 c, 00 c, 00 c, \ ''
   02 c, 03 c, 01 c, 03 c, 02 c, 03 c, 01 c, 00 c, \ '~'

fonts to 'fonts

decimal

xxx
